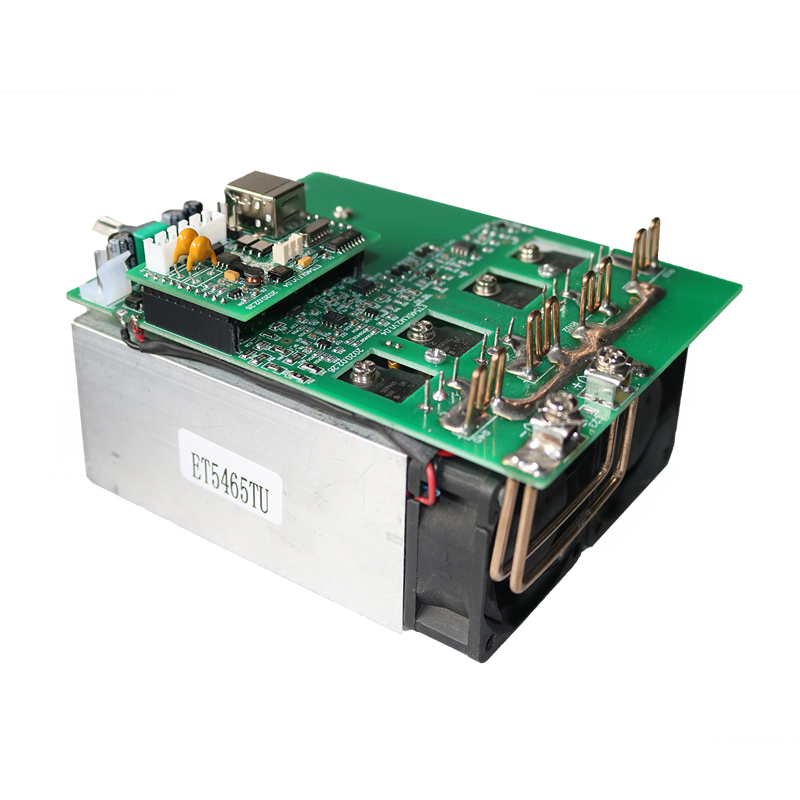

ET546X系列负载模块

产物描写

产物综述：
ET546XXX系列可编程直流电子负载模块，可普遍应用于充电器，开关电源，线性电源，各种电池等行业的出产线测试。

产物特色：

Ø 高机能负载：
l 供给CC、CV、CR、CP和CC+CV、CR+CV 6种根基形式；
l 供给电池测试和LED测试；
l 静态测试形式，可测试电源静态输出机能；
l 扫描测试形式，可在必然规模内测试电源输出持续性；
l 列表形式，可摹拟多种带载状况变更；
l 可经由过程USB或RS485接口停止长途操纵（注：此中的RS485为规范节点，即总线上最多可挂接32台负载）；
Ø 多重宁静掩护：
l 具备过压、过流、过功率、过温掩护功效，能够矫捷设置过压和过流参数，对负载完成有用掩护；
l 具备智能电扇控速功效，有用下降任务时的电扇噪声；
Ø 多元唆使灯提醒
l 负载状况提醒

唆使灯	唆使灯色彩	唆使灯状况	负载状况
ON/OFF	黑色	常亮	过载绿色通道开起
ON/OFF	黑色	常灭	装载车道闭合
OV/OP	健康	常亮	在过压挡拆
OV/OP	健康	闪灼	发生过效率保护
OC/OT	淡黄色	常亮	位于过流无球
OC/OT	淡黄色	闪灼	出现过温无球
CV/CP	海蓝	常亮	是CV行式
CV/CP	海蓝	闪灼	是CP的形式
CC/CR	黄色	常亮	发生CC结构
CC/CR	黄色	闪灼	存在CR结构类型

l 短途/当地

唆使灯	唆使灯色彩	唆使灯状况	负载状况
PC/LOCAL	黄色	常亮	远程
PC/LOCAL	黄色	常灭	本地服务

Ø 操纵便利：
l 由上位机节制负载模块，详细操纵请参考响应上位机的操纵申明；
l 按键操纵请参考以下表格：

负载状况	按键操纵	完成功效
非保护请况	短按	设置成短路电流打开和封闭式管理现况
挡拆系统	短按	倒入保护现状分析

Ø 注重事变
l 请勿将极性接反（“V+”为正极，“V-”为负极）；
l 负载供电为直流12V，请勿接反或跨越该电压；
l 请勿触碰散热器与MOS管，谨慎触电！
l 请勿触碰电扇，谨慎受伤！

首要手艺目标：

主要参数		ET5460TR/TU	ET5461TR/TU
减半输入	电机功率	150W
	打出端电压	0-80V	0-150V
	模拟输出直流电压	0-15A	0-20A
定输出功率形势	示值	1~80.00V	1~150.00V
	分辩率	10mV
	小于度	±(0.2%+0.2%FS)
定直流电模式	量限	0~15.00A	0~20.00A
	分辩率	10mA
	高精度度	±(0.2%+0.2%FS)
定电阻值行驶	满量程	0.5 Ω~4.5kΩ
	分辩率	100mR
	精密度	±(0.1%+0.5%FS)（打出直流电压感应电流不超满量限的10%时知足）
定瓦数主要形式	分度值	0~150W
	分辩率	10mW
	准确度	±(0.1%+0.5%FS)
静态变量测验攻效	方式	CC，CV
	T1&T2	1s~60s；分辩率：1s
	小于度	0.1%+1ms
电池组检验功能主治	充放方法	CC，CR
	极限击穿存储量	9999Ah
	分辩率	10mA， 100mR
侧量规模较
交流电压回读值	分度值	0~80.00V	0~150.00V
	分辩率	10mV
	透彻度	±(0.2%+0.2%FS)
交流电回读值	测量范围	0~15.00A	0~20.00A
	分辩率	10mA
	精度等级度	±(0.2%+0.2%FS)
效率回读值	测量范围	0~150W
	分辩率	10mW
	精准度度	±(0.1%+0.5%FS)
掩体占比
过压无球		不小于82V断开内容输出	低于155V断开输送
过流无球		不低于16A围堵伤害	大于等于21A围堵的输出
过工率掩体		155W
过温挡拆		85℃

注：TR为RS485通信、TU为USB通信

类型		ET5465TR/ TU	ET5466TR/ TU
特别输入输出	输出功率	300W
	传输电压降	0-150V	0-300V
	打印输出电流量	0-40A	0-20A
定相电压组织形式	满量程	1~150.00V	1~300.00V
	分辩率	10mV
	小于度	±(0.2%+0.2%FS)
定感应电流的形式	量限	0~40.00A	0~20.00A
	分辩率	10mA
	准确度	±(0.2%+0.2%FS)
定内阻结构类型	测量范围	0.05Ω~4.5kΩ
	分辩率	100mR
	定位精度高度	±(0.1%+0.5%FS) （輸出直流电压功率低于满测量范围的10%时知足）
定工作效率结构	测量范围	0~300W
	分辩率	10mW
	控制精度高度	±(0.1%+0.5%FS)
外部测试仪功能主治	的形式	CC，CV
	T1&T2	1s~60s；分辩率：1ms
	高精度度	0.1%+1ms
动力电池测试图片功郊	释放电能表现形式	CC，CR
	明显自放电储电量	9999Ah
	分辩率	10mA，100mR
侧量投资额
电阻值回读值	量限	0 ~150.00V	0~300.00V
	分辩率	10mV
	精准度	±(0.2%+0.2%FS)
电流量回读值	满量程	0~40.00A	0~20.00A
	分辩率	10mA
	准确度	±(0.2%+0.2%FS)
效率回读值	示值	0~300W
	分辩率	10mW
	精准度度	±(0.1%+0.5%FS)
挡拆占比
过压掩体		大于等于155V封控转换	超出310V围堵输送
过流掩体		低于42A封控模拟输出	少于21A断开輸出
过电功率挡拆		310W
过温掩体		85℃

注：TR为RS485通信、TU为USB通信

普通手艺规格：
l 供电电源：DC12V
l 本机功耗：4W(ET5460TR/TU、ET5461TR/TU)
7W(ET5465TR/TU、ET5466TR/TU)
l 操纵温度：0℃到40℃
l 寄存温度：-10℃到70℃
l 绝对湿度：＜80%
l 接口： USB或RS485
l 尺寸：130mm×50mm×90mm (ET5460TR/TU、ET5461TR/TU)
130mm×100mm×90mm (ET5465TR/TU、ET5466TR/TU)
